草图创建对话框

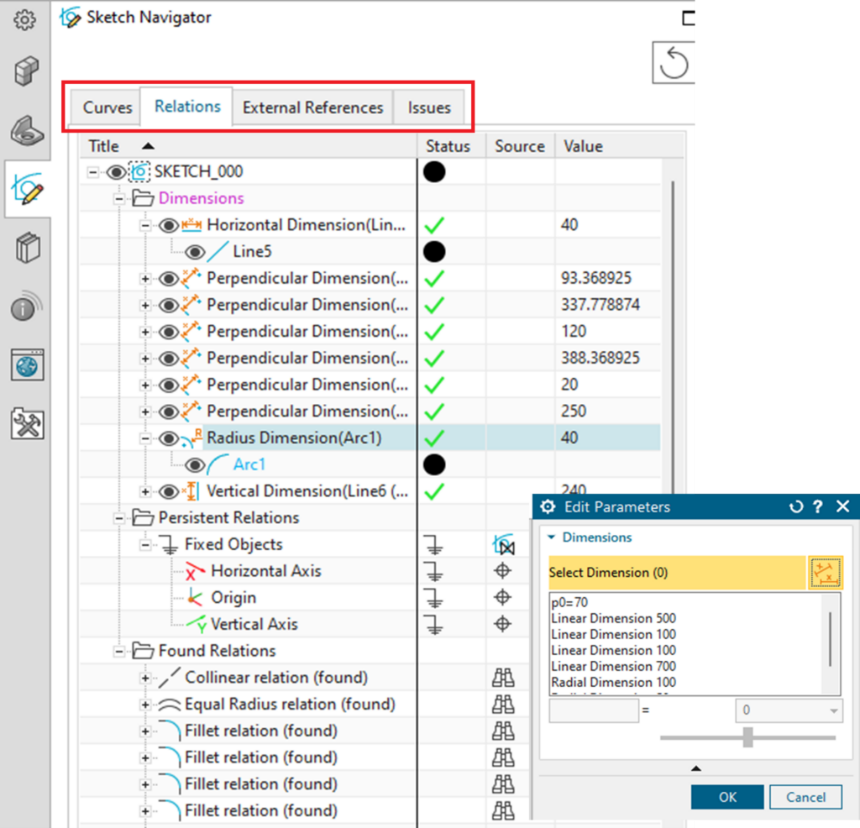

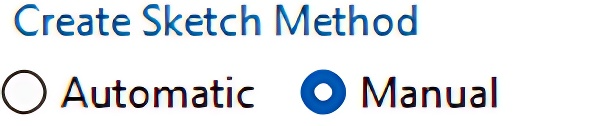

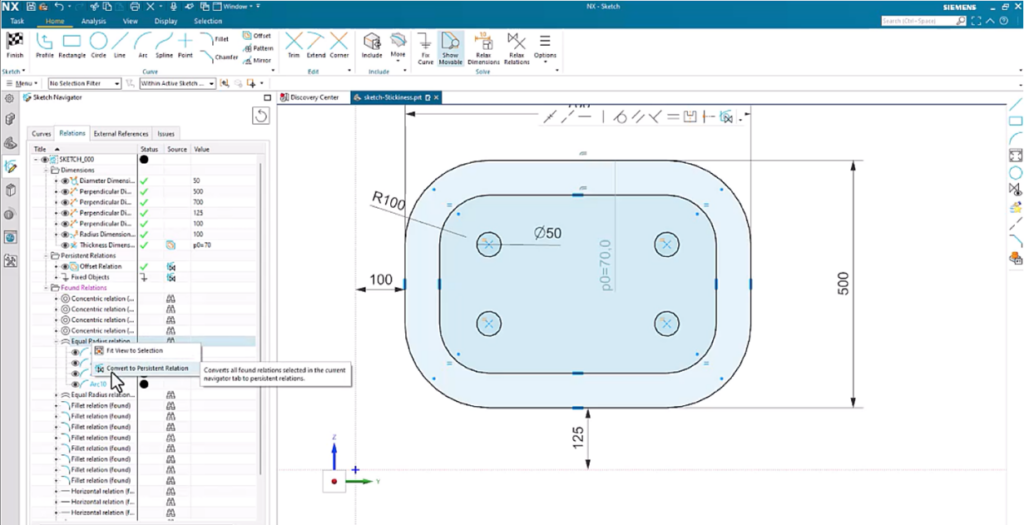

应广大用户的要求，我们重新引入了“草图创建”对话框的一些过去的功能。您可以再次根据草图的需要选择并创建基准平面。 我们还恢复了在此功能中选择“竖直方向”的功能。虽然 “水平方向”功能已经恢复了一段时间，但现在您有了更多的选项和自定义视图功能。 此外，您还可以指定草图原点。这是通过Sketch // General // Session Settings下的用户默认设置来控制。 有两个选项：自动和手动。如果选择 “自动”，则默认情况下只需单击鼠标选取一个平面，然后NX会自动处理其余部分。如果选择“手动”，您将拥有更高级的功能，可以根据需要创建新平面，然后指定水平或竖直参考点和草图原点。 实用建议： 当创建草图时，如果“创建草图方法”设置为“自动”，则只能通过单击现有平面或平的面来创建草图。 如果设置为“手动”，对话框将显示与“重新附着草图 ”相同的用户界面，允许手动指定平面、矢量和点。 值得一提的是，“创建草图”对话框现在与“重新附着草图”对话框完全相同。以前，我们上面提到的功能只在“重新附着”对话框中提供，但现在这一功能在这两个对话框中都实现了标准化。 草图导航器 接下来，让我们来谈谈“草图导航器”的一些重大变化和有益改进。以下新功能和框架无疑将帮助您在2024年6月发布的NX中简化工作流程。 在“草图导航器”中添加列功能 如果我们看一下上图的“草图导航器”，就会发现*一列是“标题”。这一列将显示对象类型和名称。 *二列是“状态”。这表示所有内容是否都是*新的，以及是否完全定义、固定、部分定义或松弛。如下图所示，那里有几个填充的圆圈，这种情况下表示状态是完全定义，而开放的圆圈代表部分定义。 右边/侧的下一列是 “源”，告诉我们项目的来源。从本质上讲，就是对象的起源，例如包含的曲线或找到的持久关系。 *后一列是“值”。这里列出了所有尺寸或表达式的值。如果快速双击一个值，将打开 “编辑参数”模式，供您指定尺寸。慢速双击则可直接在“草图导航器”中进行编辑，从而更改表达式和尺寸。 “草图导航器”中新增选项卡功能 “草图导航器”顶部有四个选项卡。这些选项卡分为 “曲线”、“关系”、“外部引用”和“问题”。 *后是“问题”选项卡。我们收到了许多要求草图引入更多故障排除和帮助功能的请求，2024年6月发布的NX就引入了这一新增功能。现在，任何冲突的持久关系和尺寸都将显示在“问题”选项卡下。 “草图导航器”的新功能 除了“草图导航器”选项卡带来的额外好处外，这里还有一些新功能值得强调。 *后，我们收到的另一个更常见的请求就是将找到的关系转换为持久关系。现在，在 “关系”选项卡下，当找到的关系文件夹被填充并某些内容被选择时，您可以在单个关系上单击鼠标右键，或按住Shift键选择所需的多个关系，并将它们转换为持久关系。 同步建模功能的增强 NX 2024年6月版的另一项工作流程增强是同步建模领域。我们总是希望每次发布都能增强同步功能，因此我们很高兴与您分享*新更新。 现在您可以在单选中查找多个倒斜角，并轻松识别精确匹配的倒斜角，如相同尺寸和相同角度的倒斜角、宽松匹配或全部匹配。 该功能还可以在不需要任何倒斜角标注的情况下工作。这对CAE工作流程而言，是一项特别有用的增强，因为大量删除一组孔或圆角的需求是司空见惯的。现在，此功能也扩展到倒斜角。
*一个选项卡“曲线”，将列出所有当前的曲线，并显示每条曲线的状态 — 无论它们是否被完全定义。
*二个选项卡“关系”，将显示找到的关系、持久关系、尺寸和表达式。每个关系旁边都有一个展开选项。如果展开它们，将显示受这些关系影响的所有对象。
*三个选项是“外部引用”，主要用于显示对象的来源。这将显示投影或包含的草图实体的源几何体。
许多用户都要求能够查看草图中所有已找到的关系，新的导航器实现了这一功能。现在，您可以右键单击“草图名称”并选择“编辑参数”。这样，草图中所有找到的关系都会被识别并显示出来。
现在还可以显示和隐藏父项。例如，如果您在草图中投射或包含了实体，并希望查看它们的来源，现在就可以使用该选项。
此前，我们在“同步建模”命令中引入了克隆查找功能。此次版本中，我们进一步增强了这项功能，在“删除面”命令中添加了对倒斜角克隆查找的支持。
