在今年六月的首映上,我们向您介绍了西门子NX™软件中一些强大的人工智能和创成式设计功能,今天我们将来介绍2024年6月版本中的一些主要增强功能。
拓扑优化、晶格设计器和隐式建模等工具不仅能自动执行工作流程,还能优化设计并创建新的设计。它们不仅可以优化您的设计,并超出传统CAD的能力创建出复杂几何体。
拓扑优化
2024年6月增强功能

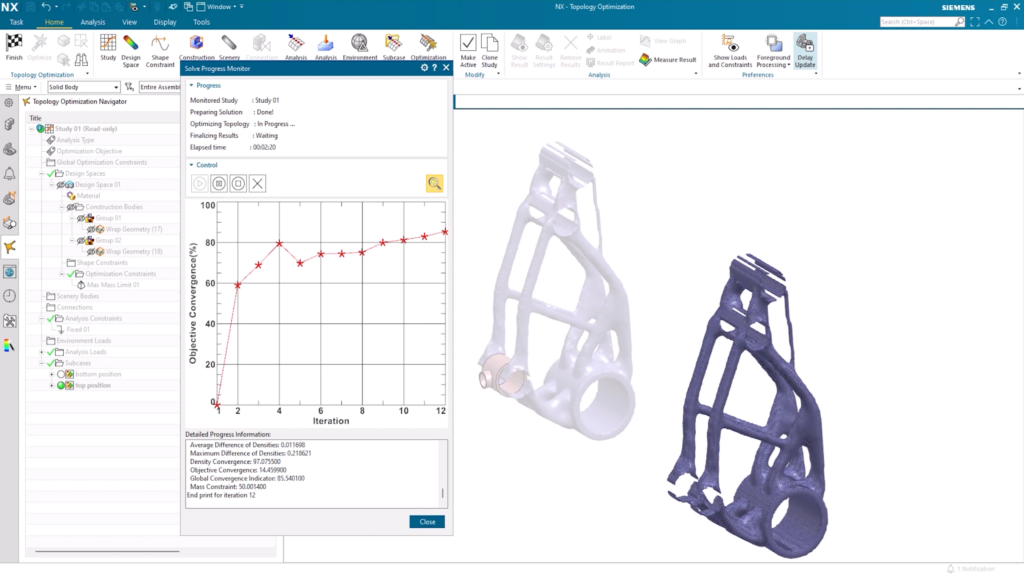

现在,您可以在图形窗口中实时观看优化过程时生成几何图形。这是一种非常直观的方式来评估进度,并可选择一个合适的点来结束优化。
只需在 "求解进度监控 "中选择 "预览 "即可。
拓扑优化现在还可以根据指定体素大小,在构造体和设计空间之间自动创建圆角。在结构体对话框中选择“自动过渡倒圆”选项。
您还可以针对更广泛的制造技术进行优化。形状约束对话框中的多轴工装选项现在支持五轴铣削。
隐式建模
2024年6月增强功能
在2024年6月版本中,我们为隐式建模添加了两个新命令:
◎ 设置分辨率 - 使用该命令可为任何选定的隐式体设置体素尺寸。
◎ 单位晶格(Unit Cell)- 该命令将创建一个三周期体,供“隐式建模”任务环境之外的“体晶格”命令使用。
合并命令还具有一些新功能。现在,您可以在目标体和工具体之间选择三种倒角类型--连续、圆形或角度。
网格设计器
2024年6月增强功能

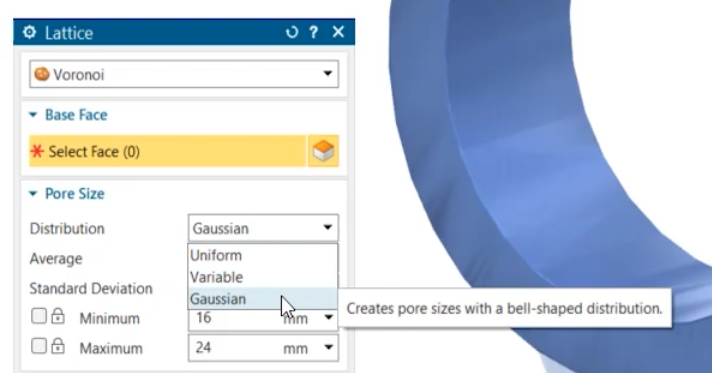

创建Voronoi网格时,现在可以指定使用空隙大小分布。
均匀、可变和高斯空隙分布均可使用。
过滤晶格命令现在为您提供了更大的灵活性。您可以按厚度或比例过滤棒材。

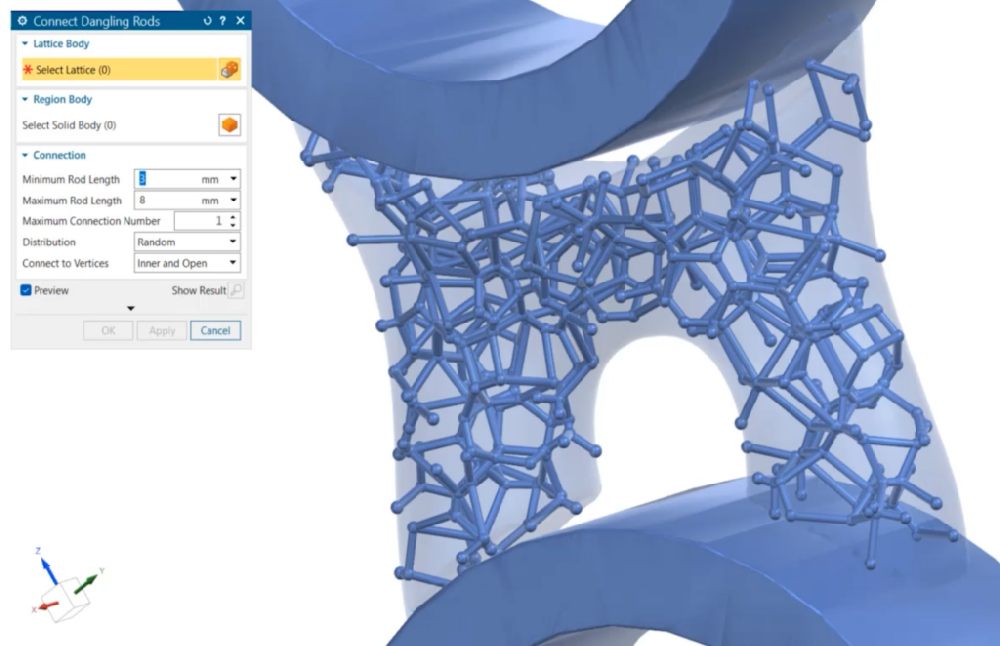

还有全新的“连接悬杆”命令。该命令可自动连接悬杆开口端,以避免在增材制造过程中出现问题。
您可以选择*大材长、每次连接的*大杆数,并使用*接近或随机分布。
现在可通过
基于价值的许可获得
本博客和视频中所涉及的所有附加模块均可通过基于价值的许可获得。这是一种灵活、可扩展且经济高效的方式,可在需要时为NX软件添加强大的专业功能。
如果您已经在使用“基于价值的许可”,现在就可以使用令牌池中的令牌访问这些模块。
