我们*新的NX™软件的方法与技巧视频讨论了如何在NX软件中使用Teamcenter创建新部件和图纸。
开 始

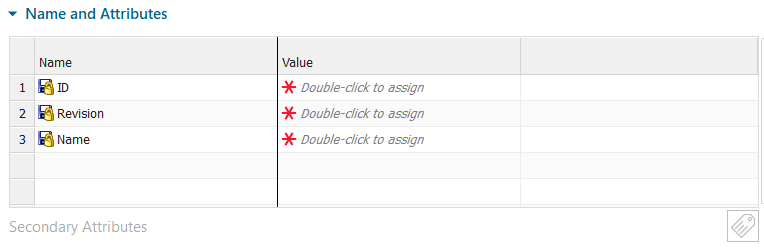

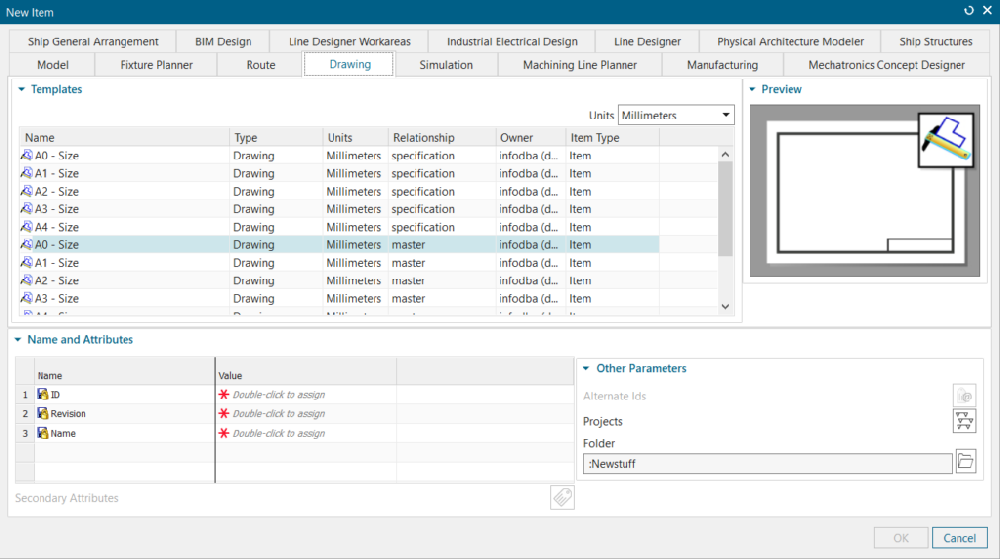

与传统的NX工作流程一样，开始时选择“文件”然后选择“新建”。 一个含有各种典型模板的窗口将被打开，但在某些窗口中还有一些附加的选项。其中一些附件的选项包含：在现有项目中添加新部件、按ID和版本号分类以及图纸关系。 将新部件添加到项目 在现有项目中添加新部件是方法与技巧视频讨论的首要选项之一。该功能可从模板窗口的“其他参数”栏访问。选择后，系统会提示您选择一个先前创建的项目。 项目为在大规模操作中保持有条理性提供了一种绝*方法。它可以节省时间，确保任务简化并有效完成，*终提高生产力和项目成功率。 △ 您可以将新部件分配到现有项目 创建名称和属性 创建“名称”和“属性”是开始新设计的另一个重要方面。要为新部件选择名称和属性，我们可以双击红色星号，系统将根据Teamcenter中定义的命名规则自动分配零件组、零件组版本和名称。 如果有其他属性映射到Teamcenter，您可以从左侧显示的“次要属性”按钮编辑它们。 添加其他属性可确保项目的组织和编目方式符合设计需求。 图 纸 关 系 到目前为止，提到的所有设置和选项对所有模板都是通用的。不过，下一个设置仅针对创建新图纸。 打开图纸模板时，会发现中间有一列标有“关系”。您可以使用这一列来决定NX是将新图纸数据集归档到与设计相同的项目零组件版本下，还是归档到其独立的项目零件组版本下。 规范关系将在与设计相同的项目零件组版本下创建图纸数据集。另一方面，主模型关系将创建其自己的零组件版本，将与设计零件组版本分开。每种选项都有其各自优势，因此您根据自己的业务流程决定*合适的选项。
接下来是什么 在创建新部件和图纸之后，现在就可以开始设计流程了。 只要您准备好开始新的设计，就可以重复视频中介绍的步骤。
