“删除曲线”是一个有用的工具,有助于提高您在NX™软件中绘制草图时的工作效率。
该视频通过两个实际的案例演示,介绍了如何将删除曲线功能集成到工作流程中。特别是,我们将向您展示如何从不同的“选择意图”设置中获益,以及如何使用“修复”选项采用新几何自动体替换已删除的曲线。

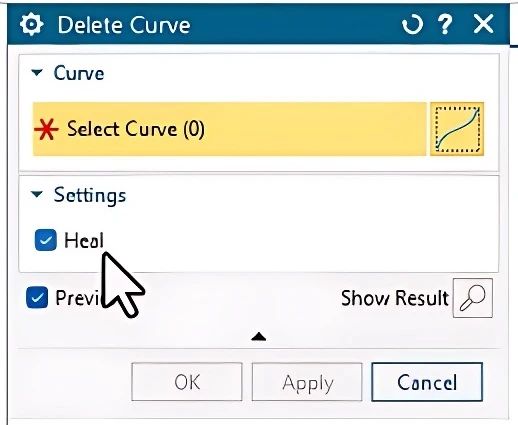

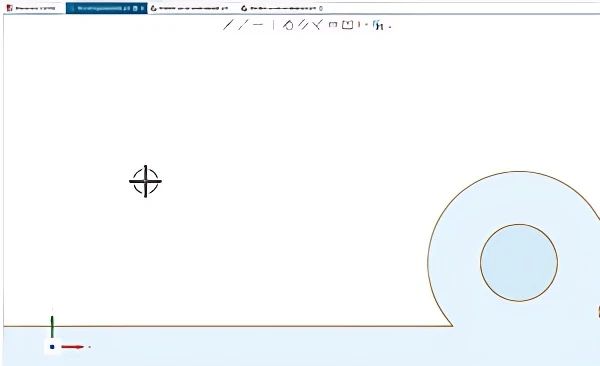

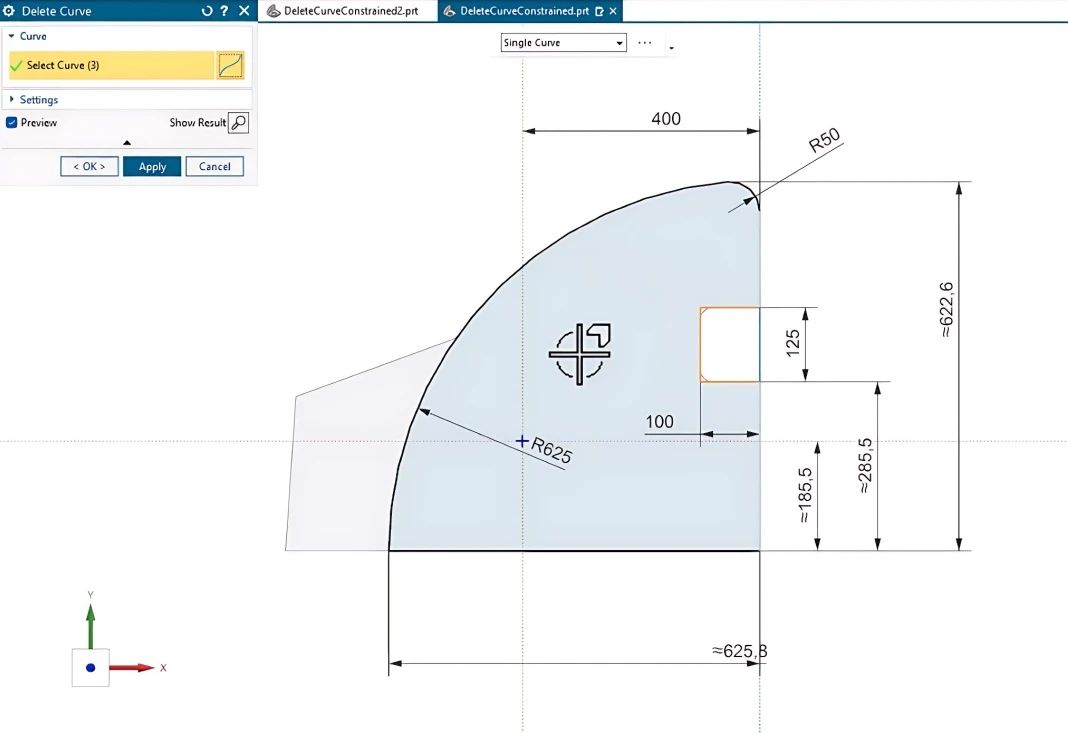

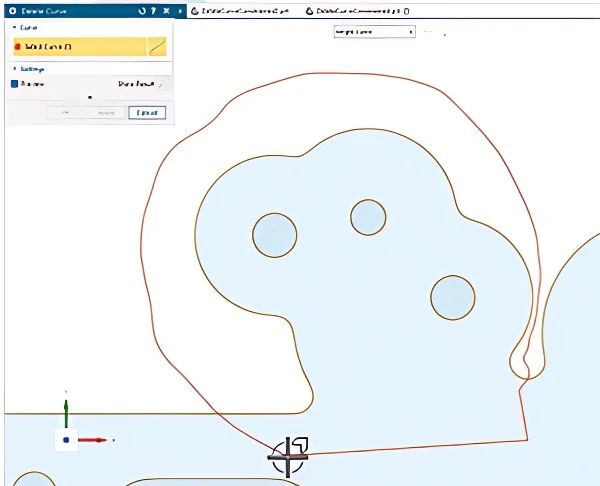

删除曲线命令 在NX中打开草图后,在命令栏的“编辑”选项中打开“更多”,即可找到“删除曲线”命令。 NX的智能“选择意图”功能的特征,可根据自定义设置和标准自动选择要删除的曲线。除了NX命令中通用的“选择过滤器”外,“删除曲线”还有四个特定的“选择意图”选项: ◎ 单条曲线 ◎ 相连曲线 ◎ 相切曲线 ◎ 组中的曲线 我们的视频展示了“单条曲线”和“相连曲线”选项的实际操作。“相连曲线”的示例特别强调了“选择意图”可以节省多少时间。 选定要删除的曲线后,您可以预先看到曲线被删除后的草图预览效果。点击应用,曲线就被删除了。 这很简单——但接下来才是真正的巧妙之处。 修复选项 如果在“删除曲线”命令的设置中选择“修复”选项,它不仅会删除所选曲线,还会自动用新几何体替换它们。 与标准删除一样,如果选中该选项,还可以预览删除后的效果。 现在,我们来看看到“修复”选项功能的实际操作。我们选择以橙色突出显示要进行删除的曲线,蓝线是删除曲线命令将如何自动“修复”设计的预览。 组合选择选项 视频的*后部分将展示如何高效地将“删除曲线”自身的“选择意图”选项与NX的其他选择工具结合。 将“删除曲线”设置为“单条曲线”后,我们即可使用“套索选择”工具选择设计中突出的球形元素的所有曲线。 删除曲线命令允许我们一次性删除所有这些曲线,这样我们就可以从这里…… 到这里… 只需要一个命令即可。 试想一下,这比我们手动选择和删除所有的这些曲线,然后再自己创建新几何体节省了多少时间。
